1. Sơ đồ đấu nối cảm biến áp suất với bộ điều khiển PID & ngõ ra PID với biến tần:
2. Chọn loại cảm biến, cài thông số PID và scale giá trị min, max:
- Nhấn và giữ phím” SET” khoảng 3 giây sẽ hiển thị PASS -> chọn 73 -> nhấn phím “SET” hiển thị BASE -> nhấn phím “ SET” hiển thị InPt để chọn loại ngõ vào -> bấm phím lên hoặc xuống để chọn tín hiệu cảm biến áp suất 4-20mA ( tùy loại cảm biến áp suất dùng) -> nhấn phím “ SET” để tiếp tục cài PID …
- Cài đặt thông số bộ PID:
- Nhấn và giữ phím” SET” khoảng 3 giây sẽ hiển thị PASS -> chọn 37 -> nhấn phím “SET” hiển thị PID -> nhấn phím “ SET” tiếp tục để cài thông số bộ PID, để mặc định trừ thông số dt cài 0 để chạy hệ thống theo thông số PI -> tiếp tục nhấn phím “SET” đến thông số cuối -> nhấn phím “ENT” để lưu thông số.

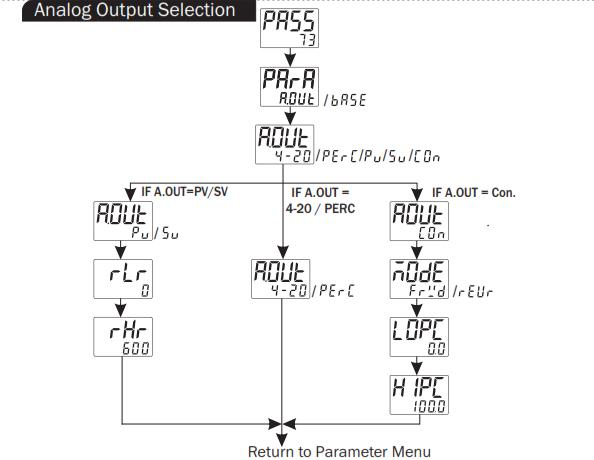

3. Chọn trạng thái ngõ ra analog cho bộ điều khiển:
- Nhấn và giữ phím” SET” khoảng 3 giây sẽ hiển thị PASS -> chọn 73 -> nhấn phím “SET” hiển thị BASE -> nhấn phím “ lên hoặc xuống “ chọn A.OUT -> nhấn phím “ SET” hiển thị A.OUT -> nhấn phím lên hoặc xuống chọn Con -> nhấn phím “SET” hiển thị Mode chọn “ Frud” chế độ PID thuận, nhấn phím “SET” để scale giá trị min, max -> sau đó nhấn phím “ENT” để lưu thông số.
